Vídeo bajo demanda

Los canales normales de Movistar TV viajan en Multicast/UDP, pero todo lo que pides tú —una peli del videoclub, rebobinar lo que están echando, una grabación de la nube— viaja en Unicast, y ahí es donde un router Linux casero se atraganta. En este apunte cuento cómo funciona ese tráfico hoy, medido con la tele puesta, y qué hay que poner en el router para que se vea. Hay una sorpresa: ya no todo usa RTSP.

Hace más de una década escribí Video bajo demanda para Movistar, la primera vez que me peleé con esto en mi router Linux. Recientemente me dio por verificar si igmpproxy y el helper RTSP del kernel seguían haciendo falta, le di una vuelta al asunto, y de ahí sale este apunte. Sí, me aburría y me dió por hacer un estudio académico.

No hay un «vídeo bajo demanda», hay tres

Durante años todo lo que no era un canal en directo funcionaba igual: el deco pedía el vídeo por RTSP y le llegaba un MPEG-TS crudo por UDP. Hoy eso ya no es cierto, y conviene saberlo antes de pelearse con el router, porque explica por qué a veces parece que el helper del kernel «no hace nada».

Lo medí camino por camino, poniendo a cero el contador de la regla del firewall antes de cada prueba y lanzando cada cosa desde el mando:

El videoclub se ha pasado a la entrega tipo OTT: el deco abre un montón de conexiones HTTP cortas y va pidiendo el vídeo a trozos, igual que hace Netflix o YouTube. Eso atraviesa cualquier router sin ayuda, porque es tráfico normal: sale una petición, vuelve una respuesta.

Los otros dos siguen con el método clásico, y ése es el que da guerra.

Los tres caminos: solo dos necesitan ayuda en el router

Ojo con una trampa. Si miras el contador de la regla del firewall y está a cero, es muy tentador concluir que el helper ya no sirve para nada. A mí me pasó: llevaba 13 horas con la tele encendida y cero paquetes. No significaba que sobrara, significaba que en esas 13 horas nadie había rebobinado ni abierto una grabación. En cuanto rebobiné, el contador empezó a subir.

El problema

Imagina que llamas por teléfono a una empresa para pedir un paquete. Durante la llamada les dices: «mándenmelo al portal número 27392». Cuelgas, y al rato llega el repartidor a ese portal.

El portero automático de tu edificio (el router, haciendo NAT) tiene una norma sencilla: solo deja entrar a quien viene a responder a algo que salió de dentro. Y aquí está el problema: el número de portal se dijo hablando, dentro de la conversación. El portero no escuchó la llamada, así que cuando aparece el repartidor no tiene ni idea de quién es ni a quién va, y le da con la puerta en las narices.

Resultado: la grabación «no arranca» y el deco te enseña un error genérico.

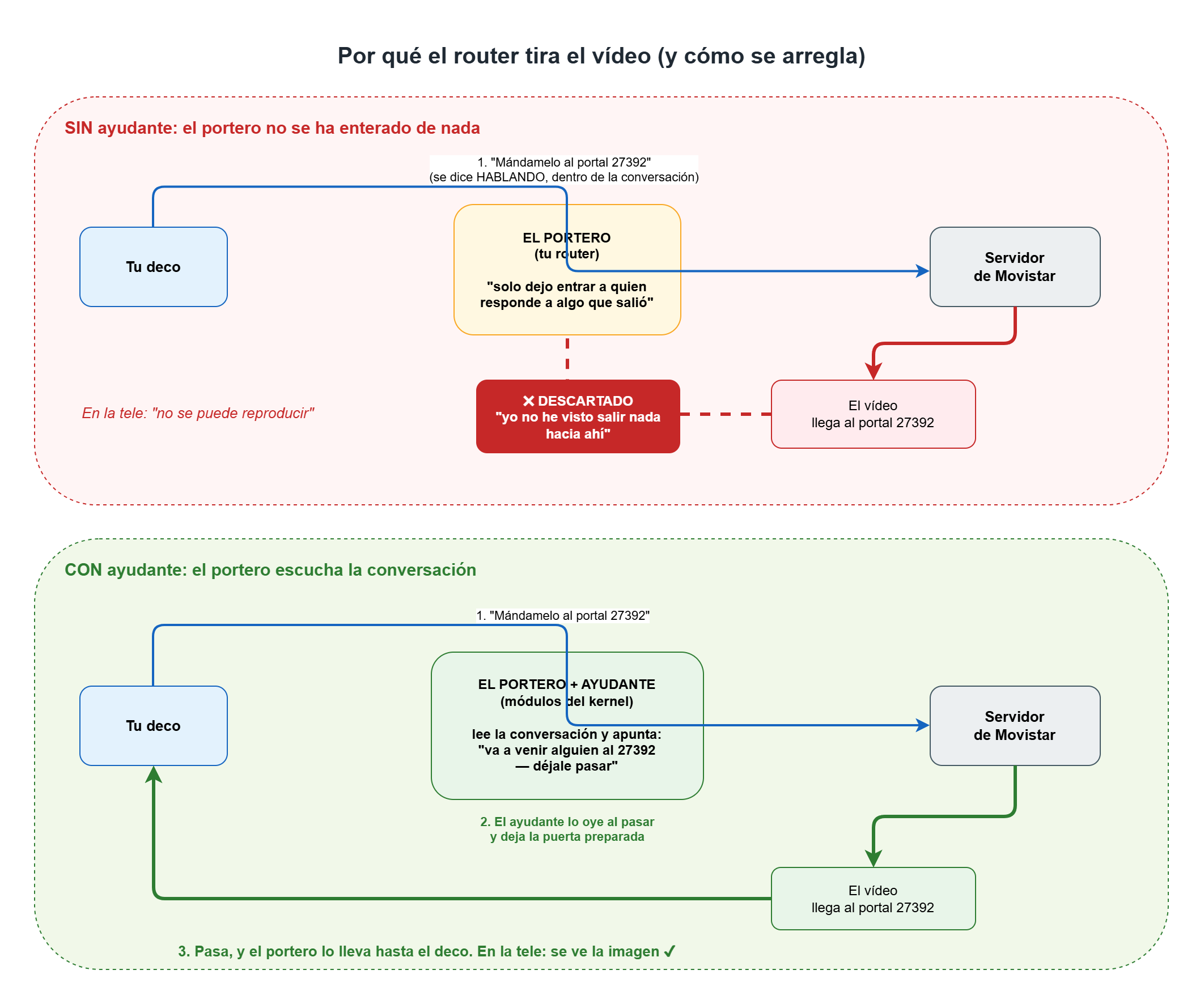

El puerto se anuncia hablando, no abriéndolo: el NAT no se entera

La solución es enseñarle al portero a escuchar la conversación. Eso es exactamente lo que hacen los dos módulos de kernel de los que va este apunte: leen el diálogo RTSP, se enteran del número de portal y dejan la puerta preparada antes de que llegue el repartidor.

Cómo es la conversación, paso a paso

Cuando le das a «Ver» en una grabación, esto es lo que pasa:

1. El deco pregunta al DNS de Movistar (172.26.23.3) quién sirve ese contenido.

2. Abre una conversación RTSP contra ese servidor, en el puerto TCP 554.

3. Pide el vídeo con un mensaje SETUP que lleva esta línea:

   Transport: MP2T/H2221/UDP;unicast;client_port=27392


   Ahí está el número de portal: 27392.

4. El servidor contesta, y aquí viene el primer detalle interesante:

   Transport: MP2T/H2221/UDP;unicast;destination=<tu IP>;server_port=49980;client_port=27392


   Fíjate en server_port=: el servidor te dice desde qué puerto va a emitir. Antes no lo decía.

5. El servidor empieza a mandar el MPEG-TS por UDP a ese puerto 27392, y se ve la imagen.

6. El deco mantiene la conversación viva con mensajes GET_PARAMETER de vez en cuando, y al terminar manda TEARDOWN.

Del «Ver» a la imagen: la conversación completa

La sorpresa: el vídeo viene del mismo sitio

Durante años, la explicación de por qué esto era difícil decía: «el deco habla con un servidor de control, pero el vídeo lo manda otra máquina distinta, con una IP que tu router no conoce». De ahí venía la fama de que hacía falta full cone NAT, que es abrir la puerta de par en par.

Hoy ya no es así. Lo he comprobado en tres sesiones distintas, comparando quién atiende el 554 con quién manda el UDP:

Movistar ha juntado las dos cosas en la misma máquina, y encima lo anuncia en server_port=. Eso hace el problema más fácil de lo que era… y también más frágil, como cuento al final.

Cómo se implementa en Linux

Se hace con dos módulos de kernel, nf_conntrack_rtsp y nf_nat_rtsp, que son el «portero que escucha». El primero sigue la conversación y apunta «va a llegar un UDP al portal 27392, déjalo pasar»; el segundo se encarga de la traducción cuando hay NAT por medio. Son los mismos de aquel apunte de 2014, solo que hoy se instalan y se activan de otra manera.

Compilar e instalar

Lo importante hoy es no instalarlos a mano. Un módulo de kernel compilado a mano deja de existir en cuanto actualizas el kernel, y te quedas sin grabaciones en silencio: el directo sigue yendo, así que no te enteras hasta que alguien intenta ver algo.

Los fuentes están en mi repositorio rtsp-linux en GitHub, el mismo de 2014. Tengo pendiente subir la versión nueva, con las mejoras de estas pruebas y la configuración de DKMS, junto con un igmpproxy también mejorado. La forma correcta de instalarlos es DKMS, que los recompila solo cada vez que entra un kernel nuevo, durante el propio apt:

# Se registra el paquete y se construye para el kernel actual
sudo dkms add    ./rtsp-helper
sudo dkms build  rtsp-helper/<version>
sudo dkms install rtsp-helper/<version>

# Comprobar que ha quedado bien
dkms status
# rtsp-helper/<version>, 6.x.y-generic, x86_64: installed

A partir de ahí te olvidas. Yo lo he visto funcionar en real: entre que lo instalé y que reinicié, la máquina actualizó de kernel, y DKMS había reconstruido los módulos para el nuevo sin que yo hiciera nada.

Cargarlos al arrancar

En Debian/Ubuntu, añade al fichero /etc/modules:

nf_nat_rtsp

Con poner ése basta: arrastra al otro como dependencia.

Decirle al kernel que los use

Tener los módulos cargados no basta: hay que decirle al kernel que aplique el helper a las conversaciones RTSP. Este paso se olvida siempre y es el que más ratos de depuración cuesta. Hay dos formas, según la versión del kernel:

# Kernel < 6 (ya en desuso)
sysctl -w net.netfilter.nf_conntrack_helper=1

# Kernel >= 6: la única que funciona hoy
iptables -t raw -A PREROUTING -p tcp --dport 554 -j CT --helper rtsp

En los kernels modernos la asignación automática de helpers ya no existe, así que la regla del raw no es opcional. Acuérdate de ejecutarla en el arranque, y no dos veces desde dos sitios distintos.

Y el tráfico de los decos hacia Movistar tiene que salir enmascarado:

iptables -t nat -A POSTROUTING -o <interfaz de IPTV> -j MASQUERADE

¿Y si pauso media hora?

Ésta era mi gran duda, y tenía toda la pinta de ser el punto débil del montaje.

El razonamiento era: mientras se reproduce, el vídeo va llegando y el router mantiene fresca la anotación de «este UDP va para el deco». Pero si pausas, deja de llegar vídeo, la anotación caduca a los 30 segundos, y el permiso que abrió la puerta era de un solo uso: se gastó con el primer paquete. Al reanudar, el deco no vuelve a pedir permiso —manda un simple PLAY sobre la conversación que ya tenía—, así que el vídeo llegaría a una puerta cerrada.

Suena impecable. Pues no pasa. Pausé una grabación seis minutos, y otra ocho, y en las dos la imagen volvió instantánea.

La razón la encontré midiendo cada 5 segundos cuánta vida le quedaba a la anotación del router:

09:07:04   le quedan 119 s
09:08:05   le quedan 119 s   ← se ha renovado
09:09:05   le quedan 118 s   ← otra vez
09:10:06   le quedan 118 s   ← cada 60 segundos exactos

Algo la renovaba cada minuto. Capturando con una ventana más ancha que ese minuto apareció el culpable:

09:12:04  IP <tu router>.27392 > <servidor>.49980: UDP, length 3

Es el propio deco. Mientras está pausado manda un paquete de 3 bytes cada 60 segundos al servidor, por el mismo par de puertos del vídeo. Es un truco clásico: mantener la puerta abierta pasando el pie por ella de vez en cuando.

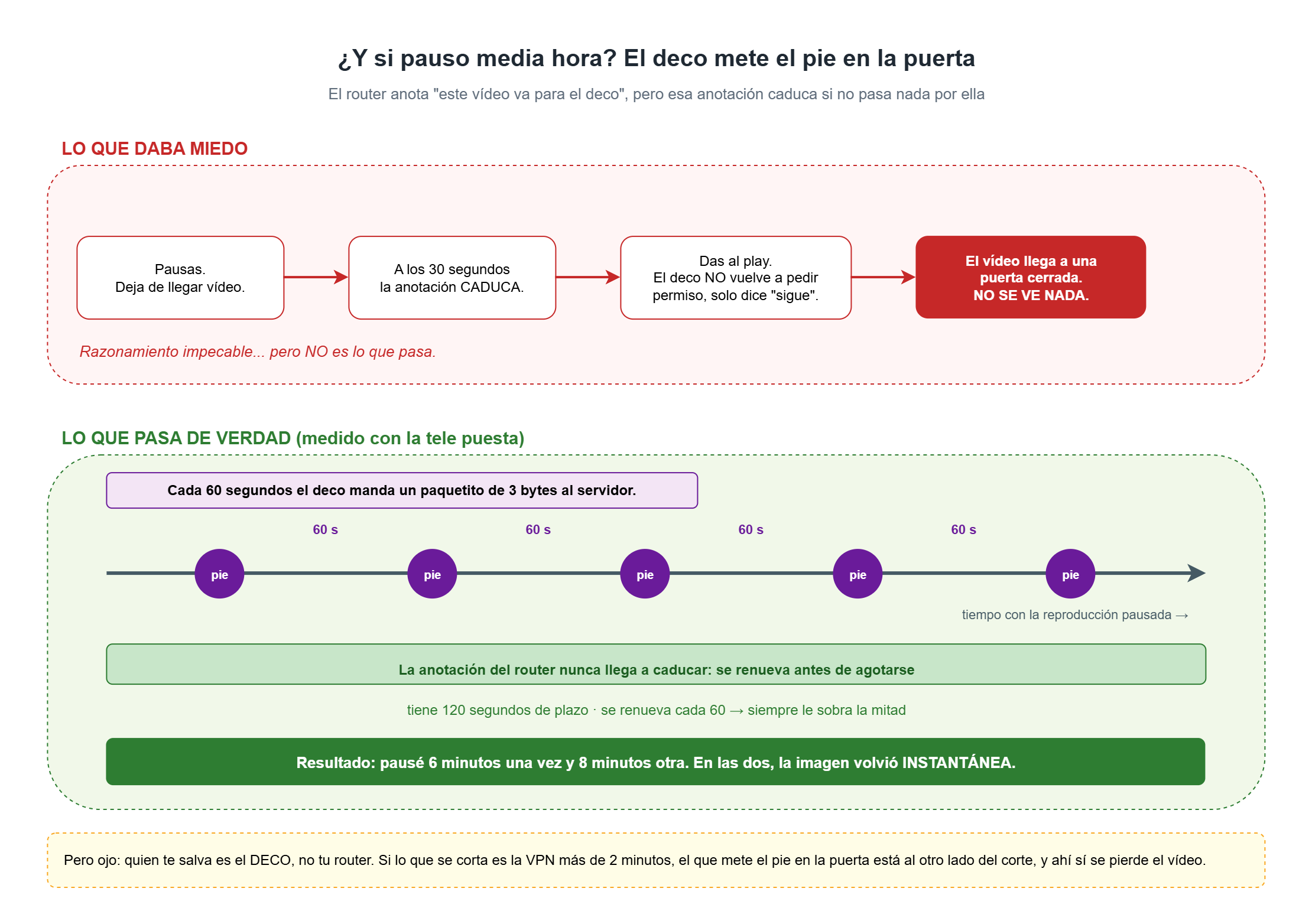

Pausado, el deco mete el pie en la puerta cada 60 segundos

Tiene un efecto secundario simpático: como ahora hay tráfico en los dos sentidos, el router deja de tratarlo como «conversación a medias» y le sube el plazo de 30 a 120 segundos. O sea que el margen todavía es mayor.

Conclusión práctica: puedes pausar lo que quieras. Pero conviene saber que quien te salva es el deco, no tu router. Un corte de la VPN de más de dos minutos sí que cortaría el vídeo, porque entonces el que mete el pie en la puerta está al otro lado del corte.

Monitorizar: qué mirar y en qué orden

Cuando algo no se ve, sigue siempre el mismo orden, de lo más básico a lo más fino, y con una grabación puesta en la tele:

# 1. ¿Están los módulos cargados?
lsmod | grep rtsp

# 2. ¿Está la regla, y ha visto pasar algo? (mira el contador)
iptables -t raw -L PREROUTING -v -n | grep 'CT helper'

# 3. ¿Hay conversación RTSP abierta, y llega el vídeo?
conntrack -L -p tcp --dport 554
conntrack -L -p udp | grep 'src=172\.26\.'

Si con eso no lo ves claro, tcpdump sobre el puerto 554 te enseña la conversación entera, y el módulo puede contarte lo que piensa por dmesg sin recompilarlo: en un kernel con CONFIG_DYNAMIC_DEBUG=y el debug del módulo se enciende y se apaga en caliente.

Lo que puede romperse el día de mañana

Tres cosas, y ninguna depende de ti:

1. El permiso que abre la puerta es más estrecho de lo que parece. No es un full cone de verdad: acepta que el vídeo venga desde cualquier puerto, pero exige que venga exactamente de la IP del servidor con el que hablaste por RTSP. Hoy funciona porque son la misma máquina. Si Movistar volviera a separarlas, dejaría de verse aunque todo lo demás estuviera perfecto, y el síntoma sería desconcertante: la conversación RTSP se establece sin problemas y aun así no hay imagen.
2. La pausa la salva el deco. Un modelo de deco que no mandara ese paquete de 3 bytes volvería a exponer el problema entero.
3. Puede que un día esto no haga falta. El videoclub ya se ha ido a HTTP. Si el rebobinado y las grabaciones siguen el mismo camino, estos módulos dejarán de tener sentido. Pero hoy siguen siendo imprescindibles, así que no los quites por lo que leas en un contador a cero.

Resumen

• Hay tres caminos, no uno: el videoclub va por HTTP y no necesita nada; el rebobinado y las grabaciones van por RTSP y sí lo necesitan.
• El router tira el vídeo porque el puerto se anuncia hablando, y hay que enseñarle a escuchar: nf_conntrack_rtsp + nf_nat_rtsp.
• Instálalos con DKMS, no a mano, o el próximo kernel te dejará sin grabaciones en silencio.
• En kernel ≥ 6, la regla iptables -t raw ... -j CT --helper rtsp no es opcional.
• Pausar no rompe nada, y el mérito es del deco.

Referencias

• Mi repositorio rtsp-linux con los módulos nf_conntrack_rtsp y nf_nat_rtsp. Pendiente de subir la versión con DKMS y el igmpproxy mejorado.
• El apunte original de 2014: Video bajo demanda para Movistar.
